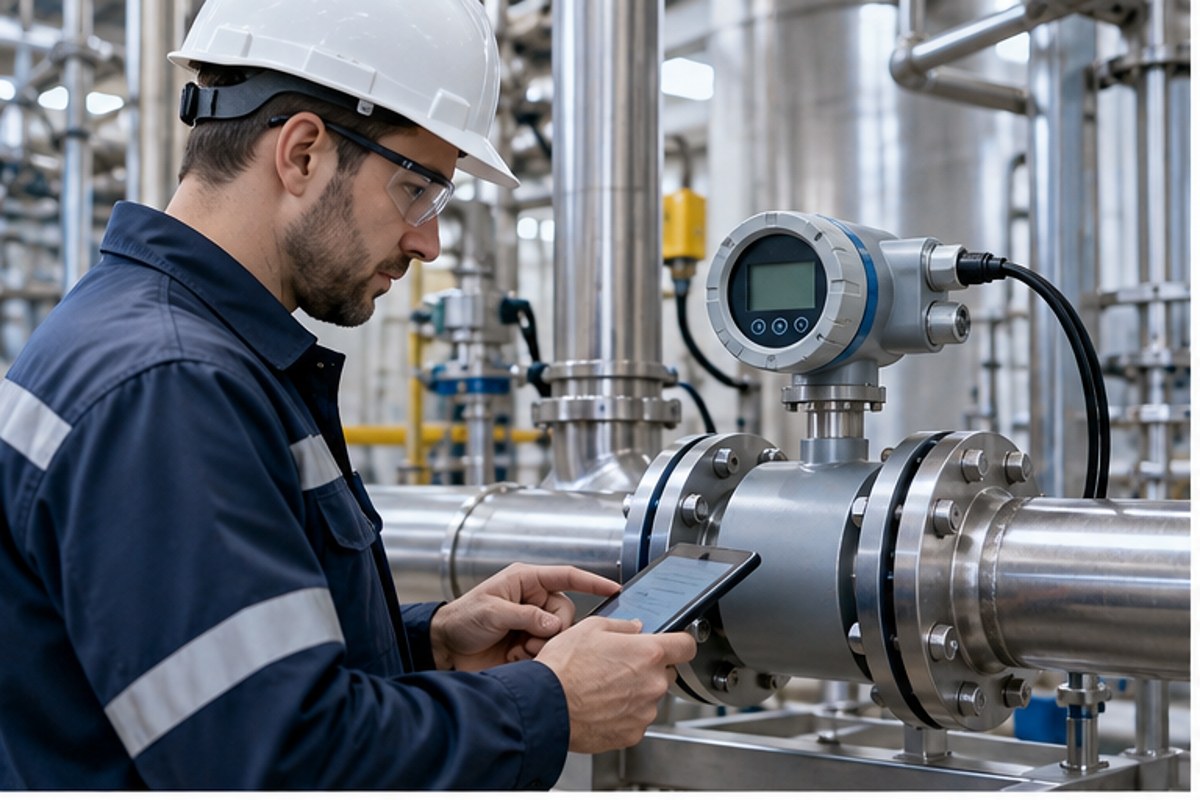

Misuratori di portata: come funzionano, quali scegliere e dove trovare aziende specializzate.
I misuratori di portata industriali permettono di conoscere e controllare la quantità di liquido, gas o vapore che attraversa una linea. Elettromagnetici, Coriolis, ultrasuoni e Vortex rispondono a esigenze applicative differenti.
Una scelta corretta migliora controllo di processo, dosaggio, contabilizzazione e monitoraggio energetico. Una tecnologia non compatibile con il fluido o installata male può invece produrre misure instabili o inaccurate.
✓ Guida tecnica✓ Copertura nazionale✓ Richiesta qualificata
Caratteristiche del fluido
Liquido, gas o vapore; conducibilità, viscosità, densità, solidi e bolle cambiano la scelta.
Prestazione richiesta
Accuratezza, ripetibilità, turndown e tempi di risposta devono essere coerenti con l'impiego.
Vincoli d'impianto
DN, pressione, temperatura, spazio, tratti rettilinei, manutenzione e possibilità di fermare la linea.
COS’È UN MISURATORE DI PORTATA?
Misura volumetrica o massica per controllare liquidi, gas e vapore.
Un misuratore di portata determina la quantità di fluido che attraversa una sezione di tubazione. La grandezza può essere espressa come portata volumetrica, per esempio m³/h o l/min, oppure come portata massica, per esempio kg/h.
La tecnologia corretta dipende da fluido, conducibilità, densità, viscosità, pressione, temperatura, diametro, accuratezza richiesta e condizioni di installazione. Per questo elettromagnetici, Coriolis, ultrasuoni e Vortex coprono esigenze differenti.
COME FUNZIONA LA MISURA01 02 03 04
La portata può essere misurata direttamente oppure ricavata da una grandezza fisica correlata.
I diversi strumenti non fanno tutti la stessa cosa: alcuni determinano direttamente la massa, altri ricavano la portata da velocità, differenza di pressione, frequenza, volume spostato o scambio termico. Capire questa distinzione aiuta a leggere correttamente le specifiche tecniche.
Misura diretta
La grandezza richiesta viene determinata senza convertirla da una misura di velocità: è il caso tipico della portata massica Coriolis o del volume nei sistemi a spostamento positivo.
Misura della velocità
La velocità media del fluido viene correlata alla sezione interna per ottenere la portata volumetrica; rientrano qui diversi principi magnetici, ultrasonici e a turbina.
Misura inferenziale
Una grandezza fisica legata al flusso — per esempio pressione differenziale o frequenza dei vortici — viene convertita nella portata tramite il modello dello strumento.
Compensazione
Per gas e vapore possono essere necessari pressione, temperatura o densità per riportare la misura alle condizioni richieste o calcolare massa ed energia.
TIPOLOGIE PRINCIPALI
Principali tecnologie utilizzate nella misura di portata industriale.
Questo è il blocco di riferimento per le famiglie di prodotto: riunisce i principi più ricorrenti senza duplicarli nelle sezioni successive. La scelta dipende dal processo e non dalla notorietà della tecnologia.
Elettromagnetici

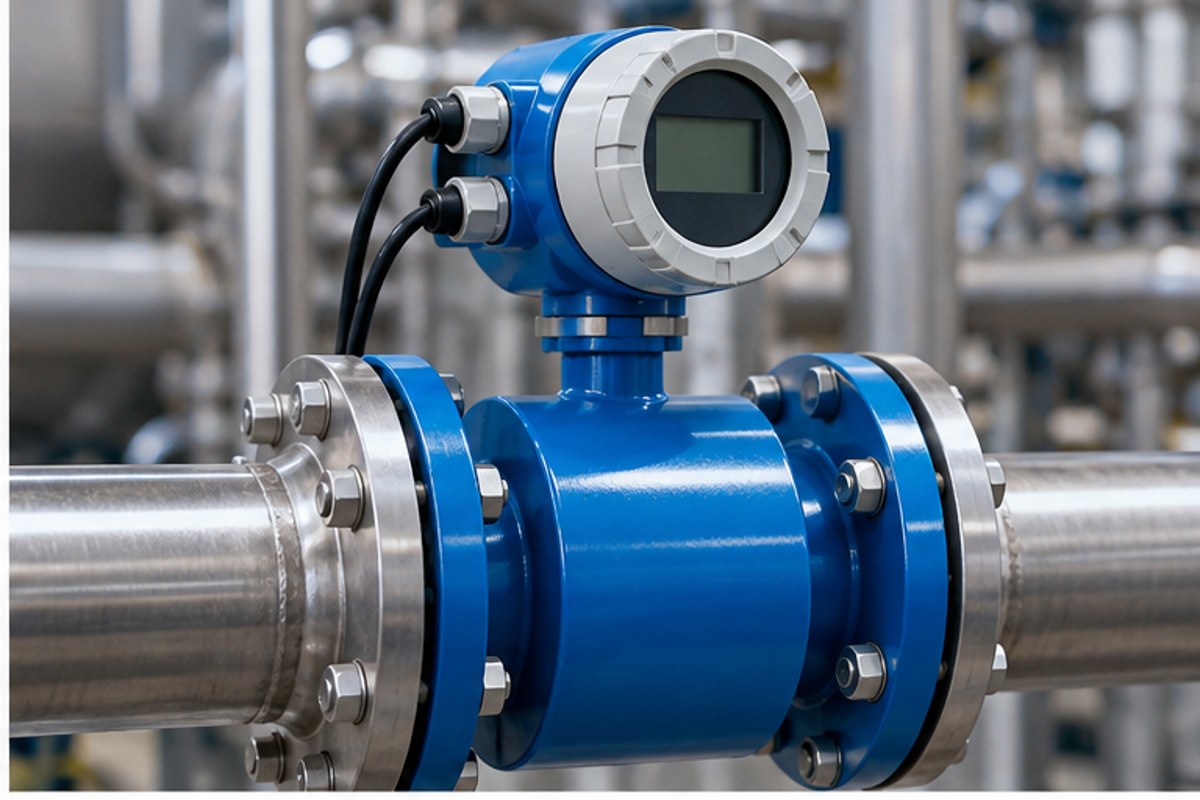

Per liquidi conduttivi, acqua, reflui e fanghi. Nessun organo mobile nel passaggio.
Liquidi conduttivi · acqua · refluiCoriolis

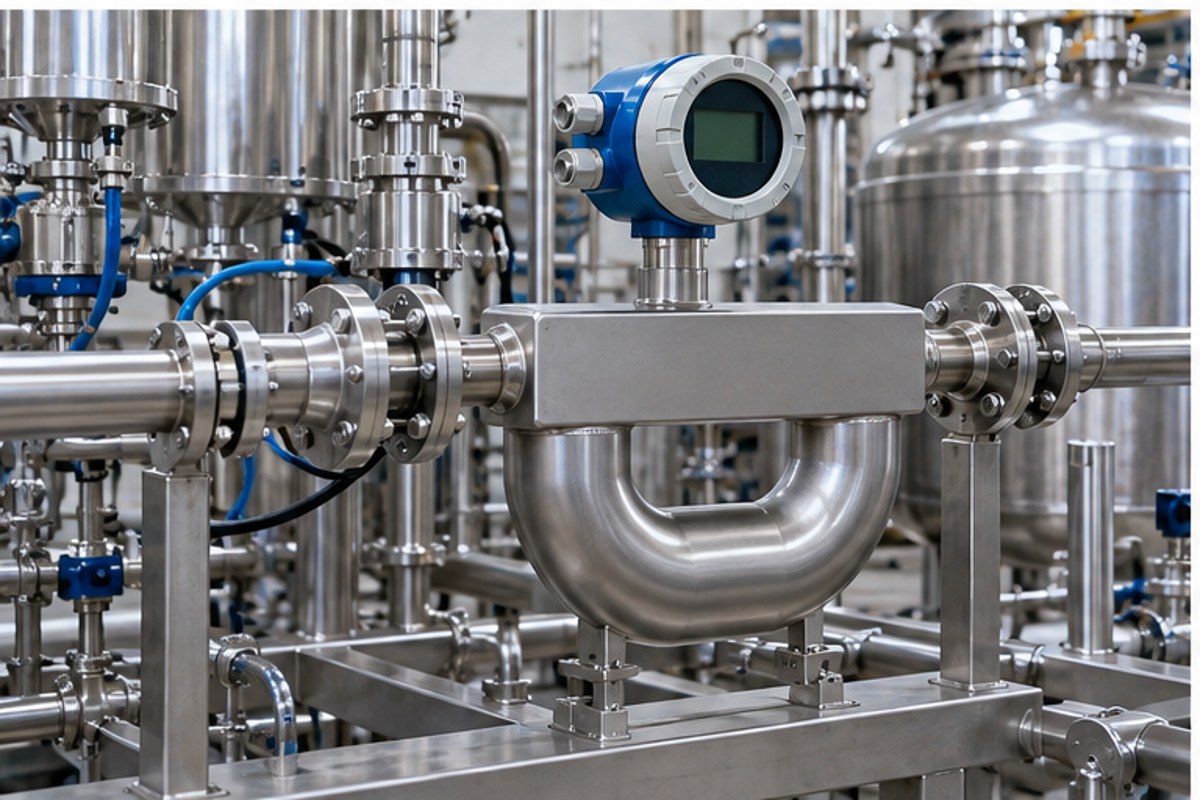

Per portata massica diretta, densità, dosaggio e processi ad alta accuratezza.
Massa · densità · dosaggioA ultrasuoni
Inline oppure clamp-on non invasivi, utili per retrofit e grandi diametri.
Clamp-on · retrofit · grandi DNVortex
Molto usati per vapore, gas e liquidi puliti in condizioni di processo compatibili.
Vapore · gas · utilityA pressione differenziale
Ricavano la portata dalla caduta di pressione generata da un elemento primario, come orifizio, Venturi o tubo di Pitot.
ΔP · orifizi · Venturi · PitotMassici termici
Misurano la massa tramite trasferimento di calore; particolarmente adatti a gas industriali e aria compressa.
Gas · aria compressa · consumiA turbina
Il flusso mette in rotazione una girante. Utili su fluidi puliti quando sono compatibili viscosità e condizioni operative.
Velocità · fluidi puliti · impulsiAd area variabile
I classici rotametri visualizzano la portata tramite la posizione di un galleggiante in un tubo a sezione variabile.
Rotametri · lettura locale · semplicitàVolumetrici / PD
I misuratori a spostamento positivo, anche a ingranaggi ovali, misurano volumi discreti e sono interessanti per liquidi viscosi.
Ingranaggi ovali · viscosi · volume
APPLICAZIONI01 02 03 04 05 06
Dalla contabilizzazione dell’acqua al dosaggio, dalle utility al vapore di processo.
Acqua e trattamento
Acquedotti, impianti di trattamento, reflui, fanghi e circuiti di processo.
Dosaggio e batch
Misura precisa di massa o volume in riempimento, miscelazione e trasferimento.
Vapore e utility
Monitoraggio dei consumi energetici, vapore saturo o surriscaldato e gas tecnici.
Chimica e farmaceutica
Fluidi aggressivi, solventi, prodotti ad alto valore e processi con requisiti di accuratezza.
Food & beverage
Ingredienti, acqua di processo, CIP e linee con requisiti igienici secondo configurazione.
Retrofit e audit
Misure temporanee o permanenti senza taglio tubo tramite tecnologie ultrasoniche clamp-on.
SETTORI INDUSTRIALI
La misura di portata attraversa produzione, utility, energia e trattamento fluidi.
- Acqua e ambiente: captazione, trattamento, distribuzione, reflui e fanghi.
- Alimentare e bevande: ingredienti, CIP, acqua di processo e dosaggio.
- Farmaceutico e biotech: fluidi di processo, utility e applicazioni con requisiti igienici.
- Chimico e petrolchimico: trasferimento, dosaggio, solventi, acidi e utility.
- Energia: vapore, acqua tecnica, gas e contabilizzazione dei consumi.
- OEM e automazione: skid, macchine, impianti di dosaggio e sistemi integrati.
COME SCEGLIERE
Servono dati di processo, prestazioni richieste e vincoli di installazione.
Fluido
Liquido, gas o vapore; conducibilità, viscosità, densità e presenza di solidi.
Campo di portata
Minimo, nominale, massimo e turndown realmente richiesto.
Accuratezza
Monitoraggio, controllo processo, dosaggio o misura fiscale richiedono livelli diversi.
DN e connessioni
Diametro, flange, filetti, wafer, attacchi sanitari e pressione nominale.
Temperatura e pressione
Condizioni normali, picchi, ambiente, isolamento e classificazione area.
Segnali e protocolli
4–20 mA, impulsi, HART, Modbus, bus di campo e integrazione con PLC/DCS.
DIMENSIONAMENTO E INSTALLAZIONE
Range, tratti rettilinei e condizioni del fluido incidono sulla qualità della misura.
Il misuratore va selezionato sul campo reale di portata, non soltanto sul diametro della tubazione. Velocità troppo basse o troppo alte, profili di flusso disturbati, bolle, tubo non pieno o vibrazioni possono influire in modo diverso sulle varie tecnologie.
- Verificare portata minima, normale e massima.
- Controllare requisiti di tubo pieno e orientamento.
- Valutare tratti rettilinei a monte e valle quando richiesti.
- Definire pressione, temperatura e materiali bagnati.
- Considerare perdita di carico e manutenzione.
ORIENTAMENTO ALLA SCELTA
Partire dall'esigenza applicativa restringe il campo più velocemente del nome della tecnologia.
Le tipologie sono già descritte nel blocco dedicato. Qui il confronto cambia prospettiva e collega alcuni requisiti frequenti alle famiglie che normalmente meritano una verifica tecnica.
Liquido conduttivo
Acqua, reflui, fanghiValutare in primo luogo elettromagnetici; verificare conducibilità, rivestimento, elettrodi e tubo pieno.
Massa e dosaggio
Accuratezza e densitàCoriolis quando serve misura massica diretta; massici termici quando l'applicazione riguarda soprattutto gas compatibili.
Nessun taglio tubo

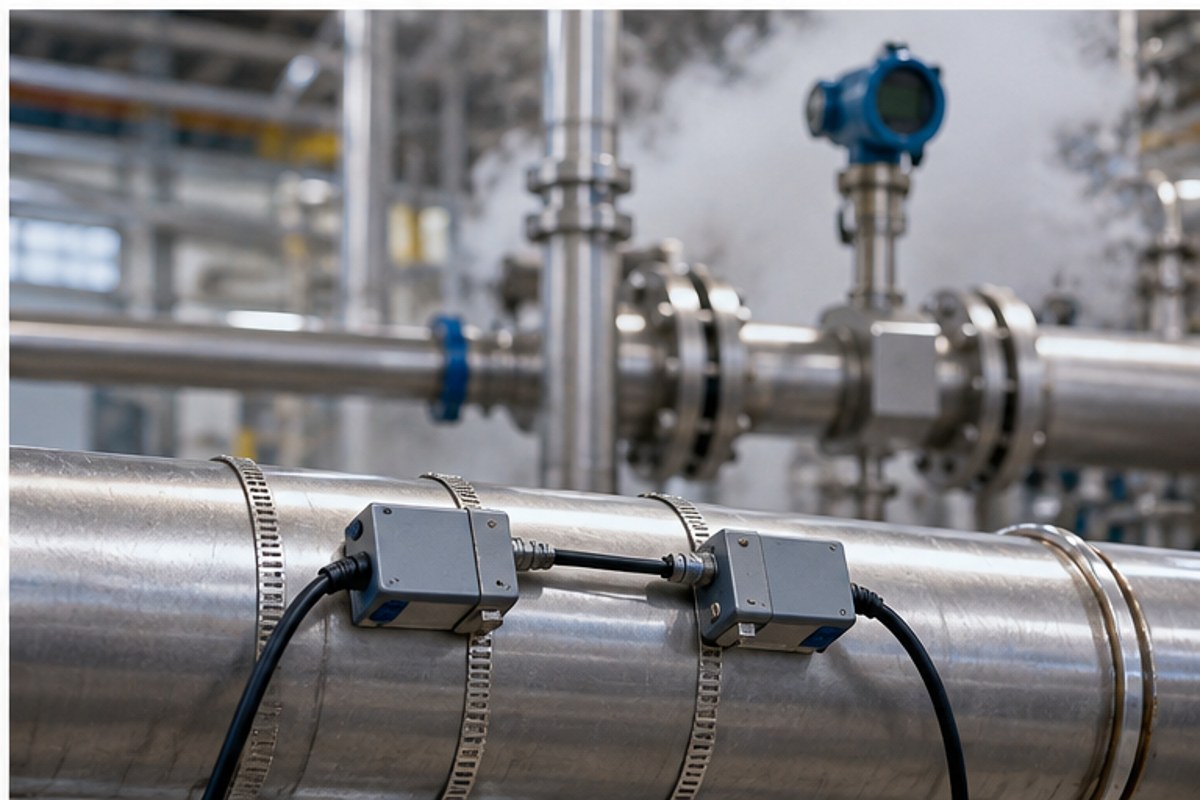

Retrofit e auditGli ultrasuoni clamp-on sono candidati naturali quando accessibilità, materiale della tubazione e fluido consentono la misura esterna.
Vapore e utility
Energia di processoVortex e pressione differenziale sono tra le soluzioni da confrontare; condizioni di vapore e compensazione influenzano il progetto.
Liquidi viscosi
Volume e trasferimentoI misuratori volumetrici / PD possono essere adatti quando viscosità, pulizia del fluido e perdita di carico sono compatibili.
Fluidi puliti
Risposta e impulsiLa turbina può essere valutata quando il fluido è sufficientemente pulito e viscosità, range e manutenzione sono accettabili.
La matrice serve a orientare, non a dimensionare: il preventivo tecnico richiede sempre i dati reali della linea e le prestazioni attese.
INSTALLAZIONE
La tecnologia giusta può misurare male se l’installazione non rispetta i suoi requisiti.
Profilo di flusso
Curve, valvole, pompe e riduzioni possono creare disturbi. Seguire i tratti rettilinei richiesti dal costruttore.
Tubo pieno e bolle
Per molte misure su liquidi è essenziale evitare tubazioni parzialmente piene o accumuli di gas nel punto di misura.
Vibrazioni e supporti
Particolarmente rilevanti per alcune tecnologie: supporti, orientamento e montaggio vanno verificati sul manuale specifico.
DIAGNOSTICA E MANUTENZIONE
Zero instabile, depositi, bolle e configurazioni errate sono segnali da interpretare.
Prima di attribuire un'anomalia allo strumento conviene verificare condizioni di processo, riempimento della linea, presenza di bolle o depositi, cablaggio, alimentazione, parametri configurati e stato della taratura. Molti errori apparenti nascono da condizioni diverse da quelle previste in fase di selezione.
Una manutenzione efficace combina diagnostica interna, verifica dello zero quando prevista, ispezione delle parti esposte al fluido e confronto con grandezze indipendenti di processo. La frequenza dei controlli va definita in base a criticità della misura, ambiente e sistema qualità.
SEGNALI E AUTOMAZIONE
La misura diventa utile quando entra nel controllo di processo.
Oltre al display locale, i misuratori possono offrire uscite analogiche, impulsi e protocolli digitali. La scelta deve essere coerente con PLC, DCS, sistemi di supervisione e requisiti diagnostici.
SENSORE→TRASMETTITORE→PLC / DCS→CONTROLLO / REPORT
MATERIALI / CERTIFICAZIONI
Parti bagnate, rivestimenti e certificazioni devono essere compatibili con processo e ambiente.
Acciaio inox, leghe speciali, rivestimenti in PTFE o elastomeri, elettrodi dedicati e connessioni sanitarie sono esempi di varianti da definire in funzione del fluido. Per aree classificate possono servire versioni ATEX/IECEx; in applicazioni igieniche o regolamentate possono essere richiesti materiali, finiture e documenti specifici.
Documenti da verificareDatasheet e manualeCertificati materialiTaratura / calibrazioneATEX / IECEx se applicabileCompatibilità materiali-fluido
SISTEMI CORRELATI
Il misuratore è parte di una catena di misura e controllo.
Valvole di regolazionePLC e DCSTotalizzatoriTrasmettitori pressioneSensori temperaturaData loggerFiltriRiduttoriSistemi di dosaggioQuadri automazione
CERCHI MISURATORI DI PORTATA?
Ti aiutiamo a trovare aziende specializzate adatte alle tue esigenze.
Indica applicazione, condizioni disponibili e zona. La richiesta viene raccolta per comprendere ciò che cerchi e facilitare il successivo contatto con operatori pertinenti.
- Nuovo impianto o sostituzione
- Tipologia nota oppure da definire
- Applicazione e settore
- Pressione e carico, se disponibili
COME RICHIEDERE UN PREVENTIVO
Più dati fornisci, più semplice è individuare una soluzione pertinente.
- Fluido: liquido, gas o vapore; composizione, conducibilità e viscosità se rilevanti.
- Portata: valori minimo, nominale e massimo nelle unità disponibili.
- Condizioni: pressione e temperatura normali e massime.
- Tubazione: DN, materiale, connessioni e spazio disponibile.
- Prestazioni: accuratezza, rangeability, perdita di carico e certificazioni.
- Sostituzione: marca, modello e foto/targhetta dell'unità esistente.
ERRORI DA EVITARE
Sei errori frequenti nella scelta o nell’installazione.
Scegliere solo per DN
Il campo di portata reale può richiedere un diametro di misura diverso o una tecnologia differente.
Ignorare il fluido
Conducibilità, viscosità, densità, solidi, bolle e aggressività chimica condizionano la tecnologia.
Trascurare il range
Portata minima e massima devono rientrare nel campo utile con l’accuratezza necessaria.
Non rispettare l’installazione
Curve, valvole, pompe, tubo non pieno e vibrazioni possono compromettere la misura.
Dimenticare i materiali
Rivestimenti, elettrodi, tubi di misura e guarnizioni devono essere compatibili con il fluido.
Valutare solo il prezzo
Taratura, diagnostica, supporto, ricambi e costo di fermo impianto incidono sul costo totale.
